TMA3-3
630.030

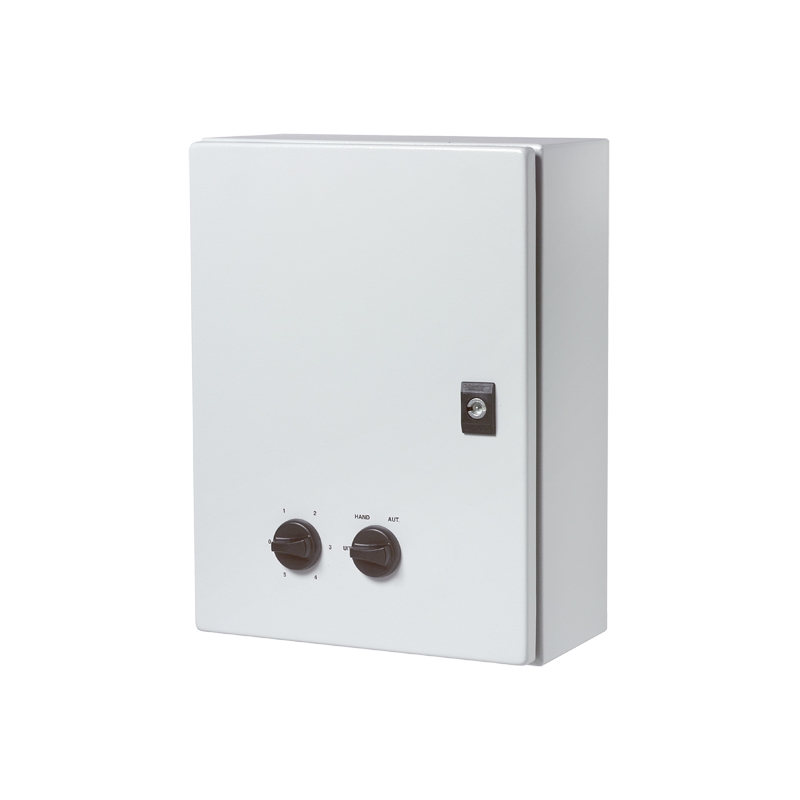

Dieser Regler ist geeignet für spannungsregelbare 3-Phasen-Motoren und kann manuell über den Schalter am Gehäuse bedient werden oder automatisch mit dem Thermostat T55 oder potenzialfreien Kontakten, wie sie beispielsweise in einer Klimaautomatik verwendet werden, geregelt werden.
Im Modus ''Hand" kann die Spannung der Ventilatoren angepasst werden (Stellung 0 bis 5).
Im Modus "Auto" kann das Thermostat auf die gewünschte Temperatur eingestellt werden. Ab der eingestellten Temperatur wird, abhängig von der Umgebungstemperatur, die benötigte Ventilatorstellung (Stellung 1 bis 5) angewendet.
Der Thermostat kann in einem Abstand vom Regler installiert werden.
Der Regler schaltet nach folgendem aus:
- thermischen Ansprechen des Motors (Ventilator)
- thermischem Ansprechen der Sicherung des Transformators
- nach einem Spannungsausfall

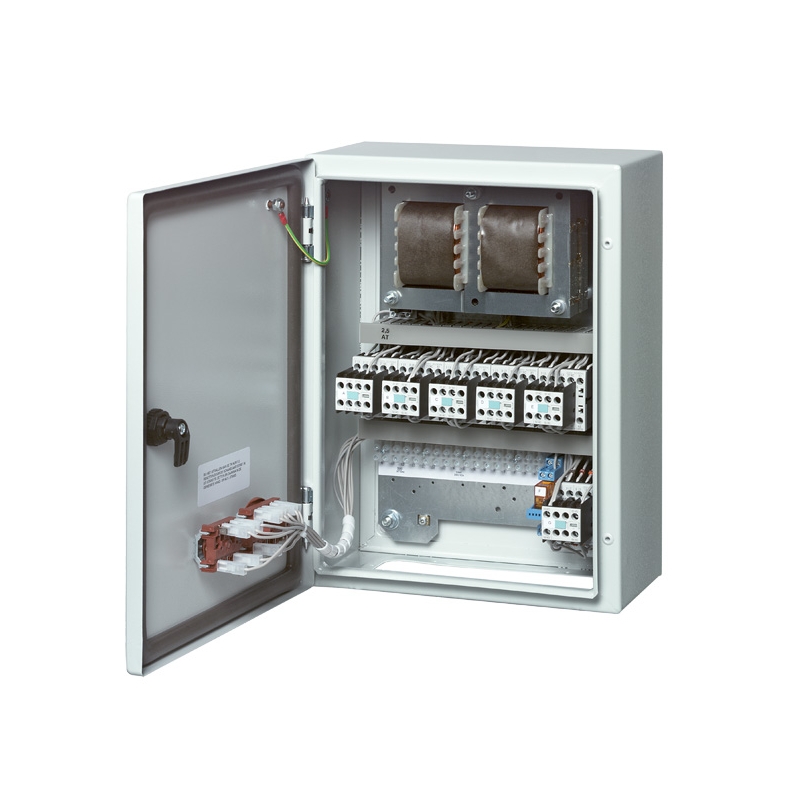

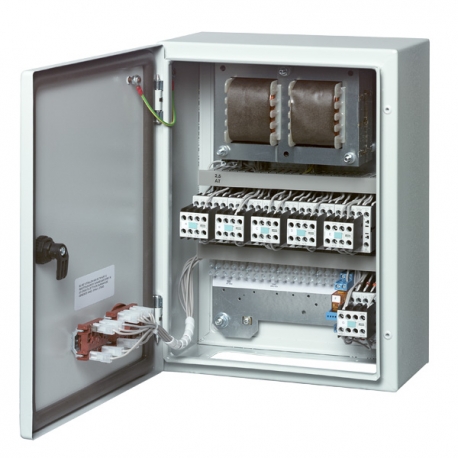

Ein Abgrifftransformator bestimmt die Spannung in jeder Stellung.
Überprüfen Sie, ob der Ventilator spannungsregulierbar ist.
Produktmerkmale
| Inbegriffen | 3 x Blindstopfen, 4 x Aufhängungshalterungen, Schlüsselknopf, 3 x Schwenkbar + Nüsse, Anleitung |
| Abmessungen | 400 x 300 x 200 |
| Gewicht | 14,3 kg |
| Netzspannung | 400 V ~ 50-60 Hz (3-phasen) |
| Ausgangsspannungen | 0 - 140 - 180 - 230 - 280 - 400 V |
| Strom | 3 A |
| Anschlüsse | thermischer Motorschutz (TK-TK), verbinden bei keine Verwendung , Betriebskontakt (Gasklappe oder Servomotor 230V / 0,5A) |
| Bedienung | manuell, automatisch extern/Fernbedienung |
| Anzahl Stufen | 5-stufig + ein/aus/auto |
| Gehäuse IP-Klassifizierung | Spritzwassergeschützt IP54 |
| Gehäusematerial | Metall (Stahl) |
| Gehäusefarbe | RAL 7035 (hellgrau) |
