TMA3-14
630.140
Dieser Regler ist geeignet für spannungsregelbare 3-Phasen-Motoren und kann manuell über den Schalter am Gehäuse bedient werden oder automatisch mit dem Thermostat T55 oder potenzialfreien Kontakten, wie sie beispielsweise in einer Klimaautomatik verwendet werden, geregelt werden.

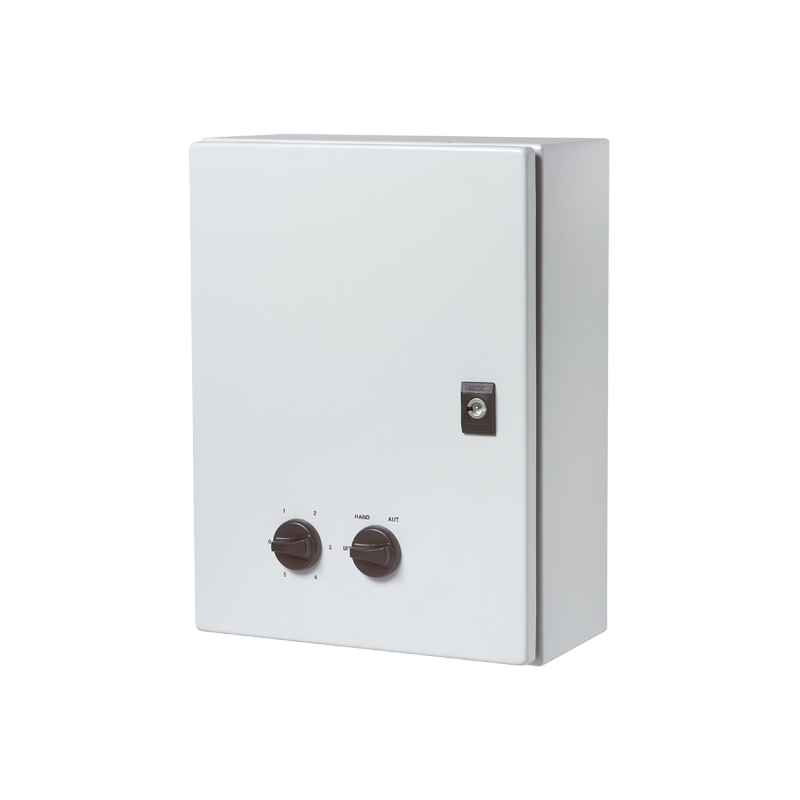

Im Modus ''Hand" kann die Spannung der Ventilatoren angepasst werden (Stellung 0 bis 5).
Im Modus "Auto" kann das Thermostat auf die gewünschte Temperatur eingestellt werden. Ab der eingestellten Temperatur wird, abhängig von der Umgebungstemperatur, die benötigte Ventilatorstellung (Stellung 1 bis 5) angewendet.
Der Thermostat kann in einem Abstand vom Regler installiert werden.
Der Regler schaltet nach folgendem aus:
- thermischen Ansprechen des Motors (Ventilator)
- thermischem Ansprechen der Sicherung des Transformators
- nach einem Spannungsausfall

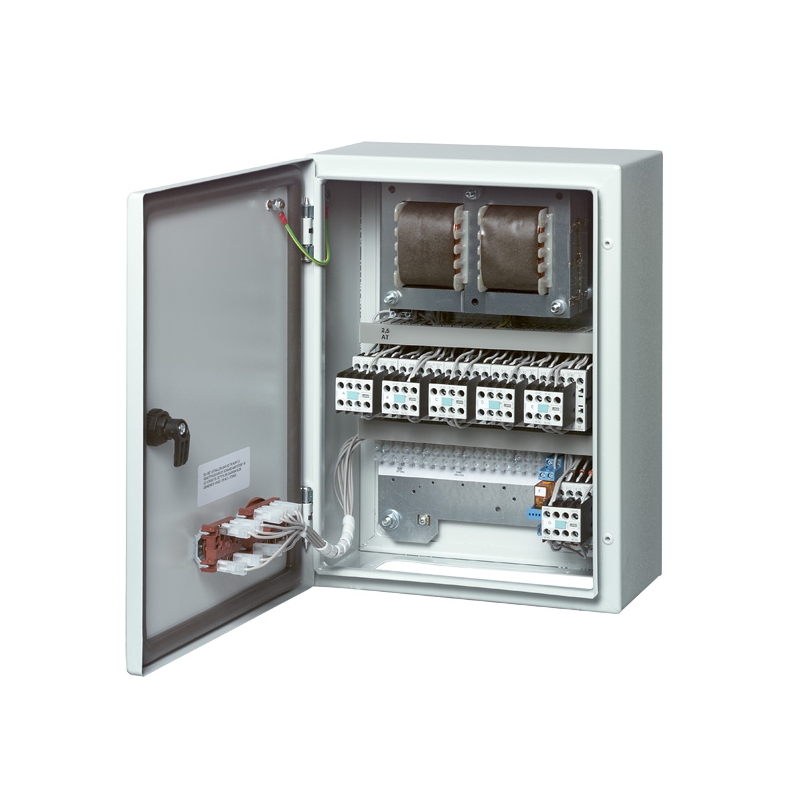

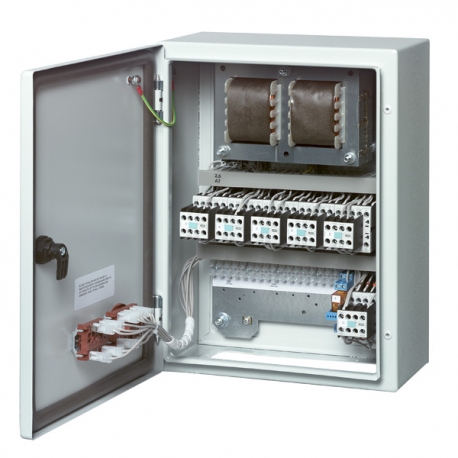

Ein Abgrifftransformator bestimmt die Spannung in jeder Stellung.
Überprüfen Sie, ob der Ventilator spannungsregulierbar ist.
Produktmerkmale
| Inbegriffen | 3 x Blindstopfen, 4 x Aufhängungshalterungen, Schlüsselknopf, 3 x Schwenkbar + Nüsse, Anleitung |
| Abmessungen | 500 x 400 x 200 |
| Gewicht | 40 kg |
| Netzspannung | 400 V ~ 50-60 Hz (3-phasen) |
| Ausgangsspannungen | 0 - 140 - 180 - 230 - 280 - 400 V |
| Strom | 14 A |
| Anschlüsse | thermischer Motorschutz (TK-TK), verbinden bei keine Verwendung , Betriebskontakt (Gasklappe oder Servomotor 230V / 0,5A) |
| Bedienung | manuell, automatisch extern/Fernbedienung |
| Anzahl Stufen | 5-stufig + ein/aus/auto |
| Gehäuse IP-Klassifizierung | Spritzwassergeschützt IP54 |
| Gehäusematerial | Metall (Stahl) |
| Gehäusefarbe | RAL 7035 (hellgrau) |
Mehr Infos
In de stand ‘hand’ kan de spanning van de ventilatoren worden aangepast (stand 0 tot en met 5).
In de stand ‘auto’ kan de thermostaat op de gewenste temperatuur worden ingesteld. Vanaf de ingestelde temperatuur zal, afhankelijk van de omgevingstemperatuur, de benodigde ventilatorstand (stand 1 tot en met 5) worden toegepast.
De thermostaat kan op afstand van de regelaar worden geplaatst.
De regelaar is voorzien van een aansluiting voor een bedrijfscontact (230V / 0,5A) en een thermische motorbeveiliging (TK-TK). Als er geen gebruik wordt gemaakt van de TK dient deze te worden doorverbonden.
Na thermische uitval of na spanningsuitval moet de regelaar, door de schakelaar op de uit-stand te zetten, worden gereset.
Een aftaktransformator bepaalt de spanning in elke stand. Van belang is om na te gaan of de ventilator spanningsregelbaar is.
