TM3-19
530.190

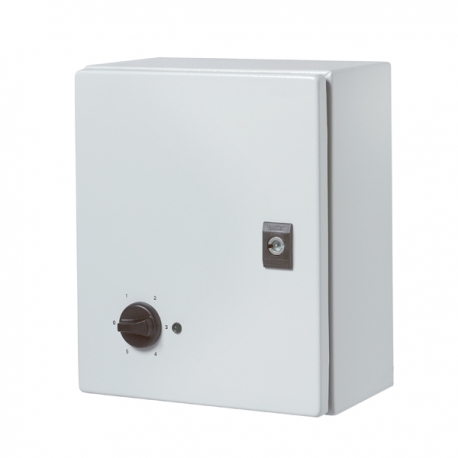

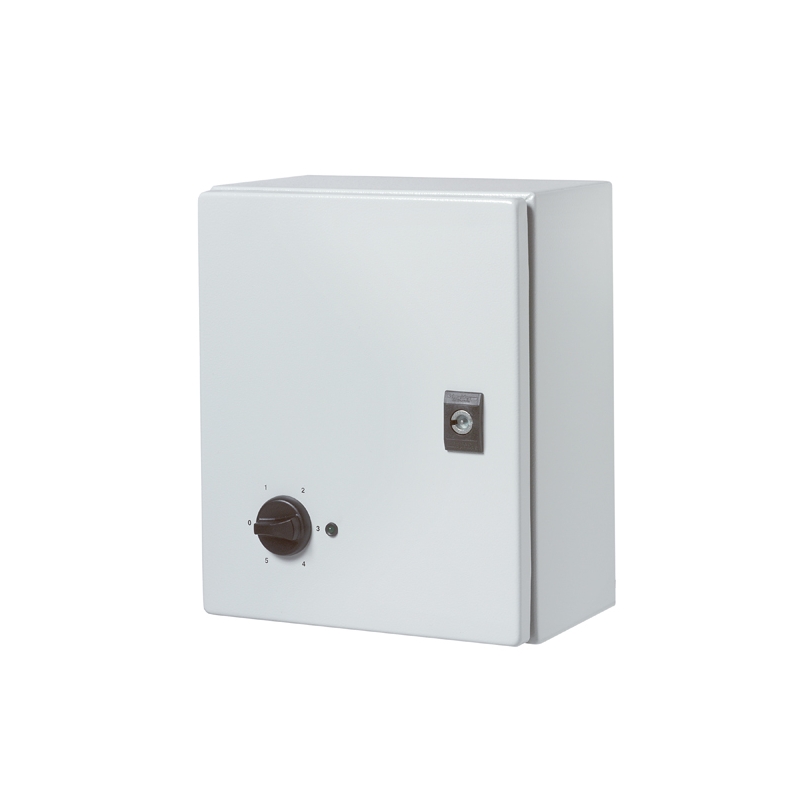

Dieser Regler ist geeignet für spannungsgesteuerte 3-Phasen-Motoren und kann manuell mit einem Schalter (Stellung 0 bis 5) am Gehäuse bedient werden.
Der Regler fällt aus nach:
- thermischen Auslösung des Motors (Ventilator)
- thermischen Auslösung der Sicherung des Transformators
- nach Spannungsausfall
Setzen Sie den Regler dann zurück, indem Sie den Schalter auf die Null bringen.

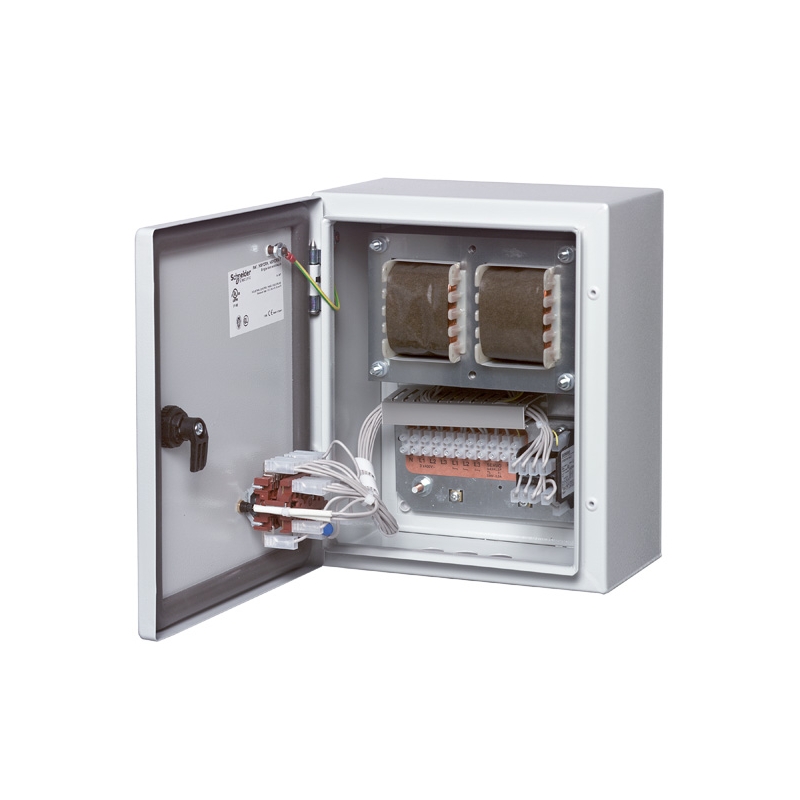

Ein Stufentransformator (im offener V-Schaltung) ermittelt die Spannung in jeder Position.
Überprüfen Sie, ob der Ventilator spannungsregulierbar ist.
Produktmerkmale
| Inbegriffen | 3 x Blindstopfen, 4 x Aufhängungshalterungen, Schlüsselknopf, 3 x Schwenkbar + Nüsse, Anleitung |
| Abmessungen | 500 x 400 x 200 |
| Gewicht | 65 kg |
| Netzspannung | 400 V ~ 50-60 Hz (3-phasen) |
| Ausgangsspannungen | 0 - 140 - 180 - 230 - 280 - 400 V |
| Strom | 19 A |
| Anschlüsse | thermischer Motorschutz (TK-TK), verbinden bei keine Verwendung , Betriebskontakt (Gasklappe oder Servomotor oder TL 230V / 0,5A) |
| Bedienung | manuell |
| Anzahl Stufen | 5-stufig |
| Schutz | Wärmeschutz |
| Gehäuse IP-Klassifizierung | Spritzwassergeschützt IP54 |
| Gehäusematerial | Metall (Stahl) |
| Gehäusefarbe | RAL 7035 (hellgrau) |
